Сигналізатори багатофункціональні ЩІТ-3

Призначення та сфера застосування

Стаціонарні сигналізатори  ЩІТ-3 призначені для автоматичного безперервного контролю вмісту пального й парів і їх сукупності, токсичних газів і кисню в повітрі робочої зони, контролю рівня води, видавання світлової та звукової сигналізації про перевищення встановлених рівнів вмісту вимірюваних компонентів і комутації зовнішніх електричних ланцюгів постійного та змінного струму.

Переваги

·  Вибухозахищене вироблення, іскробезпечні ланцюги, висока надійність, що ґрунтується на використанні сучасної елементної бази.

·  Поканальна аварійна сигналізація з під'єднанням зовнішніх виконавчих пристроїв.

·  Цифровий інтерфейс стандарту RS-485 для зв'язку з периферійними пристроями.

·  Безперервний автоматичний контроль за всіма вимірювальними каналами, що не вимагає пробопідготування.

·  Програмне керування роботою сигналізатора, що ґрунтується на системі простого інтуїтивного доступу за допомогою користувацького екранного меню, одночасна індикація номера та стану вимірювального каналу, значення концентрації, розмірності вимірюваної величини в режимі «реального часу».

·  Використання токового сигналу 4-20 мА для зв'язку між датчиками та БПС, довжина лінії зв'язку до 1000 м.

·  Наявність можливості під'єднання резервного джерела живлення постійного струму.

·  Великий РК-дисплей із підсвіткою, що здійснює безперервну індикацію номера каналу, поточного значення концентрації, найменування (формули) визначеного компонента.

Опис

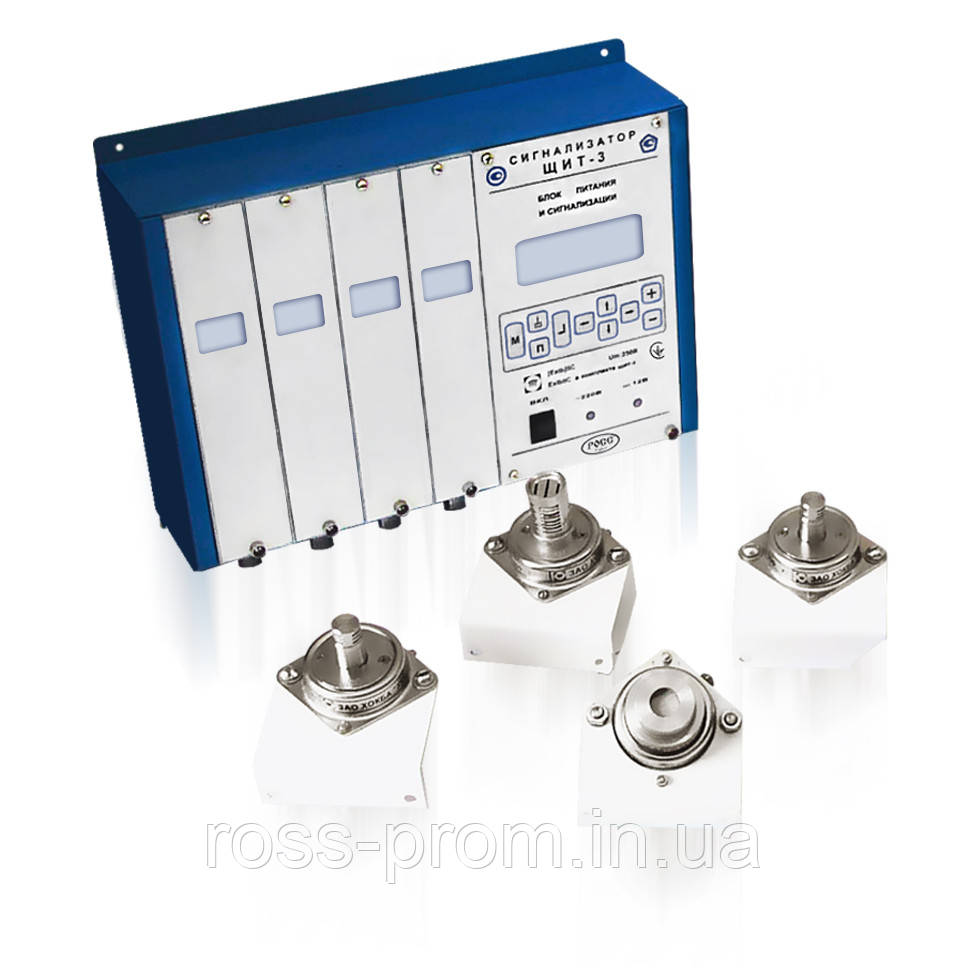

Сигналізатори ЩІТ-3 являють собою стаціонарні прилади, що складаються з вимірювальних перетворювачів (датчиків) і блоків живлення та сигналізації (БПС).

Сигналізатори ЩІТ-3 можуть мати від одного до чотирьох каналів довільної конфігурації та комплектуються датчиками в довільному наборі залежно від замовлення.

Блоки БПС мають такі виконання:

·  БПС-152 — одноканальний,

·  БПС-153 — двоканальний,

·  БПС-154 — триканальний,

·  БПС-155 — чотириканальний.

Канали довільно комбінуються з таких:

·  канал вимірювання доврозонебезпечних концентрацій метану та сукупності горючих газів і парів (далі — канал вимірювання СН₄) – з датчиком ДТХ-152-1;

·  канал вимірювання доврозивісних концентрацій бутану та сукупності горючих газів і парів (далі — канал вимірювання С₄Н₁₀) – з датчиком ДТХ-152-2;

·  канал вимірювання доврозопасних концентрацій водню (далі — канал вимірювання Н₂) – з датчиком ДТХ-152-3;

·  канал вимірювання довзволожувальних концентрацій парів етилдового спирту (далі — канал вимірювання С₂Н₅ВІН) – з датчиком ДТХ-152-4;

·  канал вимірювання доврозонебезпечних концентрацій гексана та сукупності горючих газів і парів (далі — канал вимірювання С₆Н₁₄) – з датчиком ДТХ-153;

·  канал вимірювання об'ємної частки кисню (далі — канал вимірювання Про₂) — з датчиком ДЕХ-1;

·  канал вимірювання масової концентрації сірководню (далі — канал вимірювання H₂S) – з датчиком ДЕХ-2;

·  канал вимірювання масової концентрації окису вуглецю (далі — канал вимірювання СО) — з датчиком ДЕХ-3;

·  канал вимірювання об'ємної частки двоокису вуглецю (далі — канал вимірювання СО₂) – з датчиком ДЕХ-4;

·  канал вимірювання масової концентрації аміаку (далі — NH₃) – з датчиками ДЕХ-5 та ДЕХ-6;

·  канал контролю рівня води — з датчиком ДВЕ-1.

Канал контролю рівня води видає інформацію про наявність або брак води на рівні, що визначає місце встановлення датчика ДВЕ-1, що має дві пари контактів, розташованих за висотою на відстані 250 мм один від одного.

Датчики являють собою інтелектуальні вимірювальні перетворювачі з уніфікованим струмовим виходом 4-20 мА.

Датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-153, ДЕХ-1, ДЕХ-2, ДЕХ-3, ДЭХ-4, ДЕХ-5, ДЕХ-6, ДВЕ-1 можуть встановлюватися у вибухонебезпечних зонах.

Сигналізатори ЩІТ-3 мають по два порги спрацьовування сигналізації в кожному каналі.

Під час спрацьовування порогових пристроїв сигналізатори ЩІТ-3 забезпечують:

·  видатність світлової та звукової сигналізації;

·  комутацію зовнішніх електричних ланцюгів постійного струму з напругою до 30 В і змінного струму з напругою до 242 В;

·  видавання імпульсів для спрацьовування електромагнітних імпульсних клапанів.
